Dans le secteur du bâtiment, il existe des règles à respecter et des normes à connaître pour assurer la sécurité des habitants de la maison. Qu’elle soit neuve ou ancienne, il est primordial qu’elle soit correctement mise à la terre. En effet, la mise à la terre est un élément fondamental de votre installation électrique, qui permet d’éviter les risques d’électrocution et d’incendie.
Dans une maison ancienne, la mise à la terre n’était pas obligatoire. Il est donc très important lors de la rénovation de vérifier sa présence. Si votre logement en est dépourvu, il faudra la créer. Organizen vous guide pas à pas dans la mise à la terre de votre maison ancienne.
L’essentiel à retenir sur la mise à la terre
- La mise à la terre est un élément vital de votre installation électrique pour la sécurité de votre maison et de ses occupants.
- Son rôle principal est de vous protéger contre les risques d’électrocution en évacuant les fuites de courant vers la terre.
- Pour vérifier sa présence, regardez si vos prises possèdent une broche métallique et si un fil de couleur vert et jaune est connecté à votre tableau électrique.
- Dans une maison ancienne, la méthode la plus courante pour créer une prise de terre est d’installer un piquet de terre dans le sol.
- Cette installation est encadrée par la norme N FC 15-100, qui est obligatoire pour les constructions neuves et les grosses rénovations depuis 2025.
Qu’est ce que la mise à la terre ?
La mise à la terre est un dispositif de sécurité électrique qui permet de protéger les personnes contre les risques d’électrocution. C’est le fait de relier à la terre, via un fil conducteur, les masses métalliques qui pourraient accidentellement être en contact avec le courant électrique. En cas de défaut d’isolement d’un appareil électrique, le courant de fuite est évacué vers la terre, ce qui empêche le corps humain de servir de conducteur et de subir une électrocution.

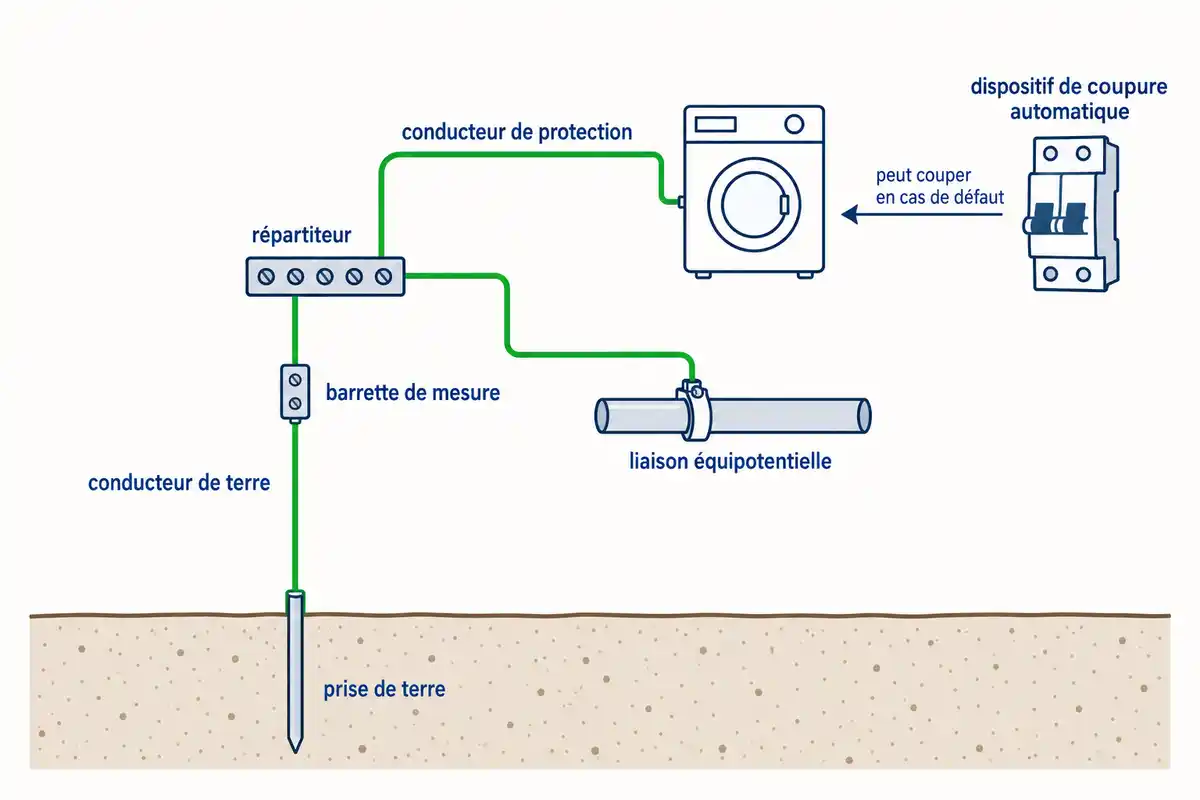

La mise à la terre est composée de 3 éléments principaux :
- La prise de terre : C’est une pièce métallique enterrée dans le sol qui permet de faire le lien entre la terre et l’installation électrique.
- Le conducteur principal de protection : C’est un câble qui relie la prise de terre à la barrette de mesure.
- Le conducteur de terre : C’est un câble qui relie la barrette de mesure au tableau électrique.
La mise à la terre, pas seulement une question de norme
Au delà de l’aspect normatif, la présence d’une prise de terre est un gage de sécurité pour vous et votre famille. Elle prévient les risques d’électrocution, mais aussi les incendies d’origine électrique. C’est un investissement minime au regard des dangers qu’elle permet d’éviter.
À quoi sert la prise de terre ?
La prise de terre est un élément fondamental pour la sécurité de votre installation électrique et de votre maison. Elle a pour rôle de vous protéger des risques d’électrocution en cas de défaut d’un appareil électrique.
En effet, lorsqu’un appareil électrique présente un défaut d’isolement, sa carcasse métallique peut se retrouver sous tension. Si vous touchez cet appareil à ce moment-là, votre corps devient un conducteur pour le courant qui cherche à rejoindre la terre. C’est ce qu’on appelle une électrocution. Le courant qui traverse alors votre corps peut provoquer de graves brûlures, une fibrillation ventriculaire et même la mort.
La prise de terre est là pour éviter ce scénario catastrophe. Elle est reliée à un disjoncteur différentiel qui va détecter la fuite de courant et couper immédiatement l’alimentation électrique. Ainsi, le courant ne traverse pas votre corps, mais est évacué directement dans la terre.
La prise de terre a aussi pour rôle de protéger vos appareils électriques en cas de surtension (foudre par exemple). Le courant excédentaire est alors également évacué dans la terre, ce qui évite de griller vos appareils.
En résumé, la prise de terre sert à :
- Protéger les personnes contre les risques d’électrocution
- Protéger les appareils électriques contre les surtensions
- Assurer la conformité de l’installation électrique avec les normes en vigueur
Comment savoir si ma maison est bien reliée à la terre ?
Pour savoir si votre maison est bien reliée à la terre, plusieurs points sont à vérifier. Si vous avez le moindre doute ou que vous n’êtes pas à l’aise avec l’électricité faites appel à un électricien qualifié. Lui seul pourra vous assurer de la bonne conformité de votre installation.
-
La présence d’une prise de terre sur vos prises électriques
Toutes les prises électriques de votre maison doivent être équipées d’une broche de terre. C’est la tige métallique qui dépasse de la prise. Si vos prises n’ont que deux trous, c’est que votre installation n’est pas reliée à la terre.
-

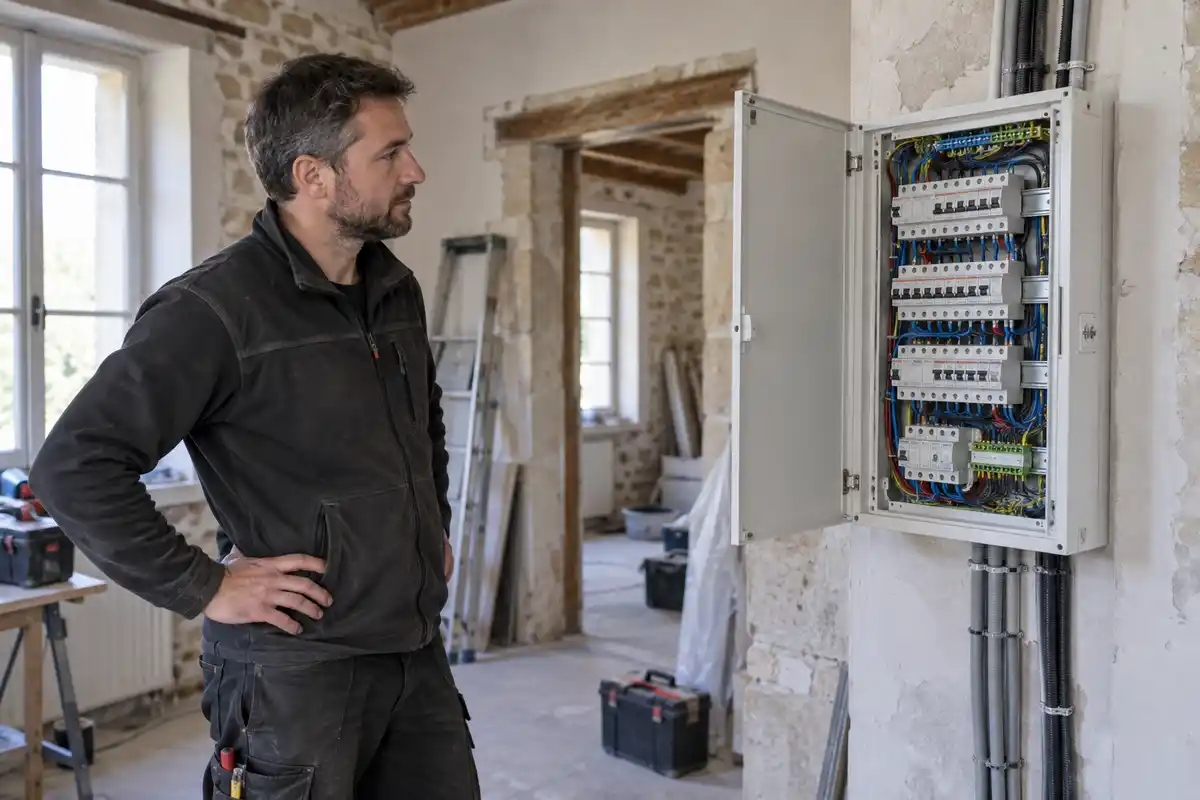

La présence d’un fil de terre dans votre tableau électrique
Le fil de terre est de couleur vert et jaune. Il doit être raccordé à la barrette de terre du tableau électrique. Si vous ne voyez pas de fil de cette couleur, c’est que votre installation n’est pas reliée à la terre.
-
La présence d’un piquet de terre
Le piquet de terre est une tige en métal (acier galvanisé ou cuivre) qui est enfoncée dans le sol. Il est généralement situé à l’extérieur de la maison, à proximité du tableau électrique. Il est relié au tableau électrique par un câble de terre. Si vous ne trouvez pas ce piquet, il est probable que votre maison ne soit pas reliée à la terre.
Pour vous aider, voici un tableau récapitulatif des points à vérifier :
| Élément à vérifier | Présence | Absence |
|---|---|---|
| Broche de terre sur les prises | Bon signe | Installation non conforme |
| Fil de terre (vert/jaune) au tableau | Bon signe | Installation non conforme |
| Piquet de terre | Bon signe | Installation probablement non conforme |
Comment faire la mise à la terre dans une maison ancienne ?
Si votre maison ancienne n’est pas équipée d’une mise à la terre, il est impératif de la faire installer, en particulier si vous réalisez des travaux de rénovation électrique. C’est une question de sécurité.
La méthode la plus courante pour la mise à la terre d’une maison ancienne est l’utilisation d’un piquet de terre. C’est une solution simple et efficace.
-
Le choix du piquet de terre
Le piquet de terre doit être en acier galvanisé ou en cuivre. Sa longueur doit être d’au moins 1,5 mètre. Il existe différents types de piquets de terre. L’électricien saura vous conseiller sur le modèle le plus adapté à votre terrain.
-
L’installation du piquet de terre
Le piquet de terre doit être enfoncé dans le sol à une profondeur d’au moins 2 mètres. Il doit être situé à l’extérieur de la maison, dans un endroit où la terre est toujours humide.
-
Le raccordement du piquet de terre au tableau électrique
Une fois le piquet de terre installé, il doit être raccordé au tableau électrique par un câble de terre. Ce câble doit avoir une section minimale de 25 mm² s’il est en cuivre nu et 16mm² s’il est isolé.
La norme N FC 15-100
La mise à la terre est régie par la norme N FC 15-100. Cette norme fixe les règles à respecter pour les installations électriques basse tension en France. Elle est obligatoire pour les constructions neuves et les rénovations complètes depuis 2025. Elle impose notamment la présence d’une prise de terre et d’un disjoncteur différentiel de 30 mA en tête de l’installation.
La mise à la terre d’une maison ancienne est une opération complexe qui nécessite des compétences en électricité. Il est fortement recommandé de faire appel à un électricien qualifié pour réaliser ces travaux. Lui seul pourra vous garantir une installation conforme aux normes et sécurisée. N’hésitez pas à demander plusieurs devis pour comparer les prix.
